Lieu d'origine:
Chine continentale
Nom de marque:
CANGZHOU WILLING
Certification:
ISO CE
Numéro de modèle:
Panneau de sandwich en laine rocheuse
Machine de formage par laminage pour panneaux sandwich PIR / ignifuges pour toiture / mure
Les panneaux de toiture sandwich PIR combinent un faible rapport de conductivité thermique et de bonnes performances au feu. Ce panneau à âme PIR économe en énergie permet d'économiser sur les coûts de chauffage et d'augmenter la sécurité incendie. Grâce à son faible poids, ce panneau permet également d'économiser sur les structures de support ainsi que sur les coûts de fret et d'assemblage. La manière idéale d'isoler toute maison ou locaux industriels et d'obtenir une résistance thermique plus élevée est de l'isoler par un matériau d'isolation de toiture particulier. Il peut vous offrir de multiples avantages, y compris son application sur le toit ainsi que sous l'isolation du toit. Le processus d'application du matériau isolant est relativement facile car la plupart des toits de maisons ainsi que des plafonds industriels ont un certain accès pour les travaux d'isolation.
Profil
![]()
Spécification
| N° | Article | Description |
| 1 |
Dimensions (L*l*H) |
400000 mm*2250 mm*2500 m |
| 2 | Épaisseur de l'acier | 0,25 mm - 0,8 mm |
| 3 | Épaisseur du panneau sandwich | 50 mm - 300 mm |
| 4 | Station de rouleaux |
Couche supérieure : 13 rangées. Couche inférieure : 14 rangées |
| 5 |
Vitesse de travail |
4 m /min |
| 6 |
Puissance |
Puissance du moteur principal : 4kw. Puissance de la scie volante : 2*0,75kw |
| 7 |
Puissance totale |
32 KW |
| 8 |
Poids de la machine |
22 tonnes |
| 9 |
Largeur de la bobine d'acier |
1000 mm 1200 mm 1250 mm |
| 10 |
Puissance du moteur hydraulique |
15 kw |
| 11 |
Précision de coupe |
±2 mm |

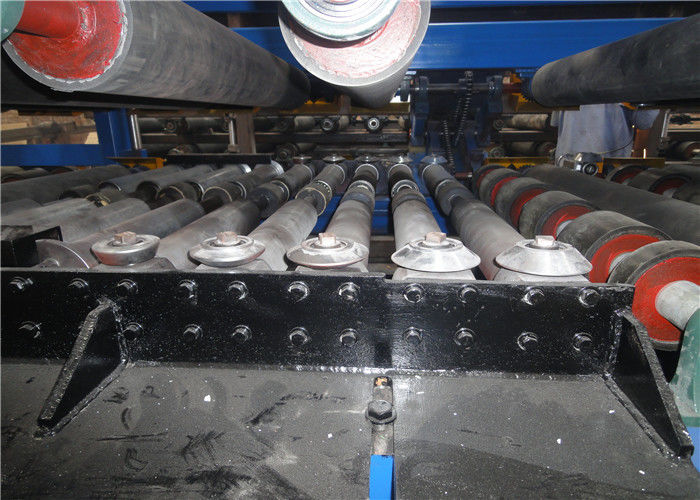

Introduction à la structure
1 Dérouleur manuel
Il est utilisé pour supporter la bobine d'acier et réaliser le déroulement par mouvement rotatif. La bobine d'acier est déroulée manuellement. La capacité de ce dérouleur est de 1 à 2 tonnes, et il est suffisant dans la plupart des cas.
2 Alimentation
En recevant la matière première (tôle d'acier), il garantit que les produits sont nets, parallèles et que tout est uniforme. Veuillez vous référer au règlement de l'équipement pour connaître la fonction de l'angle de localisation.
3 Matériau de la machine
Afin d'obtenir un produit de haute qualité, notre machine adopte une structure de cadre en acier soudé, un entraînement par réducteur de moteur à conversion de fréquence AC, une transmission par chaîne, un polissage des surfaces des rouleaux, un placage dur, un traitement thermique et un revêtement chromé.
Épaisseur du chrome des rouleaux : 0,05 mm
Matériau des rouleaux : Acier forgé 45# traité thermiquement, revêtu
4 Mécanisme de cisaillement
Il adopte une station hydraulique et un système de coupe automatique à la longueur pour réaliser la coupe stable de produits d'une certaine longueur. Les rails de guidage latéraux assurent l'équilibre de la coupe pendant la chute de la cisaille, ce mécanisme est adopté pour éviter les bavures et autres défauts de bord. Matériau des lames de coupe : GCr12, traité thermiquement
5 Système hydraulique
Il est entraîné par une pompe à engrenages. Après avoir rempli l'huile hydraulique dans le réservoir d'huile hydraulique, la pompe peut entraîner le vérin hydraulique pour réaliser la fonction de coupe.
Le système comprend un ensemble de réservoir hydraulique, un ensemble de pompe à engrenages, deux tuyaux hydrauliques et deux ensembles de distributeurs électromagnétiques. Puissance de la pompe : 4kw. Huile hydraulique : 40#
6 Armoire de commande électrique
Le PLC est adopté pour organiser toutes les actions de la machine. La longueur de la pièce est réglable selon le réglage du PLC. Deux modes de commande optionnels : automatique et manuel. En mode automatique, la machine peut fonctionner de manière entièrement automatique. Afin de garantir une longue durée de vie et une maintenance facile de la machine, nous adoptons uniquement des composants électriques de renommée mondiale. Et grâce à notre programme spécialement conçu, l'interface homme-machine est très facile à adopter par les opérateurs de tous niveaux.
7 Encodeur
Nous comprenons que l'encodeur est une partie très importante du système de coupe à la longueur, nous n'adoptons donc que la meilleure qualité d'OMRON Japon. Et nous fournissons suffisamment de couples correspondants pour que la machine ne s'arrête jamais en raison d'un problème d'encodeur.
Garantie
1. Garanti contre les dysfonctionnements dus à des défauts de fabrication pendant 1 an après la date d'achat, à l'exception des pièces électriques.
2. Les réparations ne seront pas effectuées, même pendant la période de garantie, dans les circonstances suivantes
- Dommages survenant en cas de catastrophe naturelle
- Dysfonctionnement survenant en cas d'erreur de l'utilisateur
- Dysfonctionnement survenant en cas de modifications
- Dysfonctionnement survenant en cas de déplacement ou d'expédition ultérieure après l'installation
Conditions de paiement
40% à l'avance comme acompte
60% est payé avant le traitement de l'expédition
Livraison
FOB : Port de Tianjin Xingang
Délai de livraison : 45 jours ouvrables après réception de l'acompte.
![]()
Envoyez votre demande directement à nous
