| 1 Spécification principale |
1 matière première |
Acier galvanisé, aluminium, couleur, Handness 235MPa |
| 2 Épaisseur de la matière première |
0,2 mm - 3,0 mm |
| 3 Largeur de la matière première |
600mm - 1600mm |
| Diamètre intérieur de 4 bandes |
φ480 millimètres -φ550 millimètres |
| 5 Diamètre extérieur du ruban |
φ1600 millimètres |
| 6 Poids de bobine |
5 tonnes 7 tonnes 10 tonnes |
| 7 / Refendage No. |
Max 30 pièces |
| 8 La vitesse de ligne de refendage la plus élevée |
8 m/min - 35 m/min |
| 9 Largeur minimale de la ligne de coupe |
30 millimètres |
| dixPrécision de la largeur de coupe |
± 0,01 - ± 0,05 mm |
| 11. Tension nominale de fonctionnement |
380 V, triphasé, 60 Hz selon la demande |
| 12. Poids total |
14000KG |
| 12. Espace de travail (L*W) |
20000 millimètres*6000 millimètres |

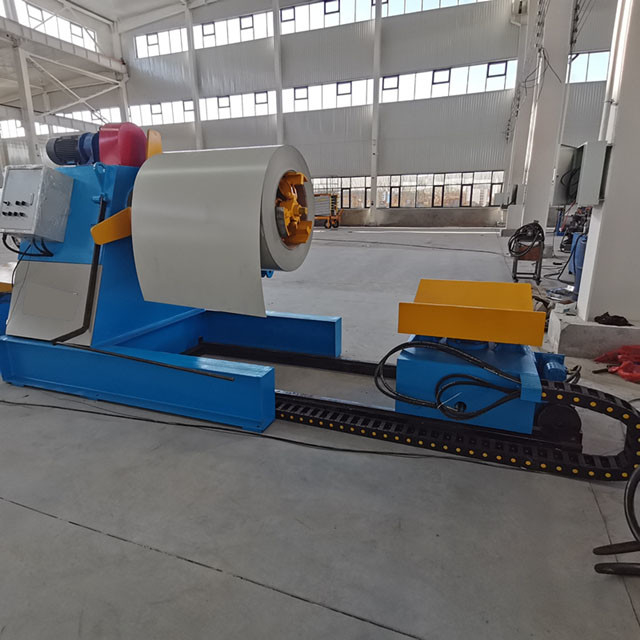

| 2 Spécifications de la machine à dérouler |
1 diamètre extérieur du ruban |
Maxφ1600 millimètres |
| 2 largeur de bande |
600mm - 1600mm |
| Diamètre intérieur de 3 bandes |
φ480 millimètres -φ530 millimètres |
| 4 poids de bobine |
5/7/10 tonnes |
| 5 Vitesse de travail maximale |
8 m/min - 30 m/min |
| Gamme étroite de 6 bandes |
φ480 millimètres -φ530 millimètres |
| 7 Diamètre de l'arbre |
φ180 millimètres |
| |
8 Longueur efficace du rouleau |
1600 millimètres |
| 9 Puissance du moteur d'entraînement |
5kW |
| 10. Chargement du diamètre de la voiture |
Ø 700 mm - Ø 1500 mm |
| 11 Chargement du poids de la voiture |
5 /7/ 10 tonnes |
| 12 Vitesse de la voiture |
Environ 4 m/min |
| 4 Spécifications de la machine à refendre |
1 largeur de coupe |
Maxφ1600 millimètres |
| 2 Épaisseur de coupe |
0,2 mm - 2,0 mm |
| 3 Diamètre de l'arbre de coupe |
φ180 mm |
| 4 Matériau de l'arbre de coupe |
Cr 40 |
| 5.Taille de la fraise |
200mm*300mm*15mm |
| 6 Matériau de coupe |
Cr12MoV |
| 7 Taille de l'entretoise de coupe |
180mm*240mm*15mm |
| 8 Moteur d'entraînement |
15 kW |
| 9 N° de coupe |
2-30 pièces |
| 10 N° de fraise |
Max 32 pièces |
| 5 Raboteuse |
1 Diamètre de l'arbre |
φ130 millimètres |
| 2 N° d'arbre |
Vers le haut de 2 rangées, vers le bas de 3 rangées |
| 3 Épaisseur moyenne de la plaque |
40 millimètres |
| 4 Diamètre de l'applicateur de paillis |
Ø 130 mm |
| 5 Largeur de film |
1600 millimètres |
| 6 Tableau des tensions |
1 puits de séparation |
3 pièces, 1 arbre de pression |
| 2 vérins pneumatiques |
3 pièces |
| 7 Spécification de l'enrouleur |
1 diamètre extérieur du ruban |
Maxφ1600 millimètres |
| 2 largeur de bande |
600mm - 1600mm |
| Diamètre intérieur de 3 bandes |
φ480 millimètres -φ530 millimètres |
| 4 poids de bobine |
5 - 10 tonnes |
| 5 Vitesse de travail maximale |
8 m/min - 30 m/min |
| Gamme étroite de 6 bandes |
φ485 millimètres -φ530 millimètres |
| 7 Diamètre de l'arbre |
φ180 millimètres |
| 8 Longueur efficace du rouleau |
1750 millimètres |
| 9 Puissance du moteur d'entraînement |
30 kW |
| 8 Spécification de l'enrouleur |
10 Diamètre du chariot de chargement |
Ø 1000 mm - Ø 1750 mm |
| 11 Chargement du poids de la voiture |
10 tonnes maximum |
| 12 Vitesse de la voiture |
Environ 4 m/min |
| 9 Système de contrôle électrique |
2 ensembles.Le système de contrôle par ordinateur est Siemens PLC. |
| 10 Machine de ramassage des bords |
1 moteur d'entraînement |
3 kW |
| 2 Collecte de la largeur du matériau |
20 mm maximum |
| 3 largeur de bord double |
400 millimètres |
