Détails sur le produit:
Conditions de paiement et expédition:
|
Nom du produit: | Coils métalliques multifonctionnels de nivellement, coupure et coupe à longueur | Matériau de coupe: | Galvalume, galvanisé, PPGI, aluminium |
---|---|---|---|
Épaisseur du matériau: | 0.2 mm -1.5 mm | Vitesse de travail: | 8 m/min - 30 m/min |
Poids de la bobine: | 5 tonnes / 7 tonnes / 10 tonnes | Fente des PCs: | 2 - 30pcs |
Poids de la machine: | 13000 KILOGRAMMES | Précision de largeur de coupe: | ± 0,01 - ± 0,05 millimètres |

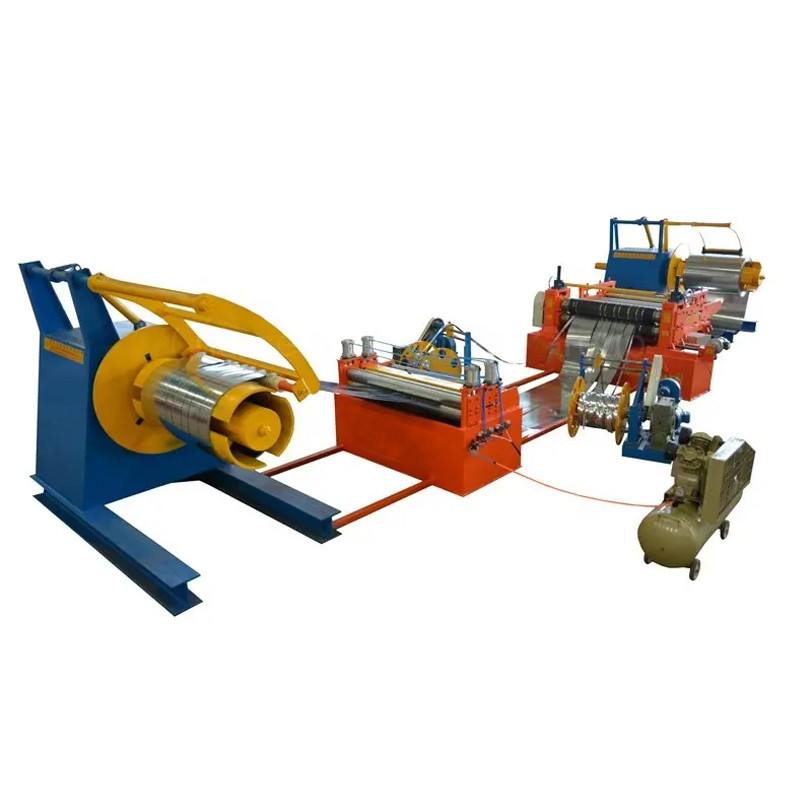

Coils métalliques multifonctionnels de nivellement, coupure et coupe à longueur

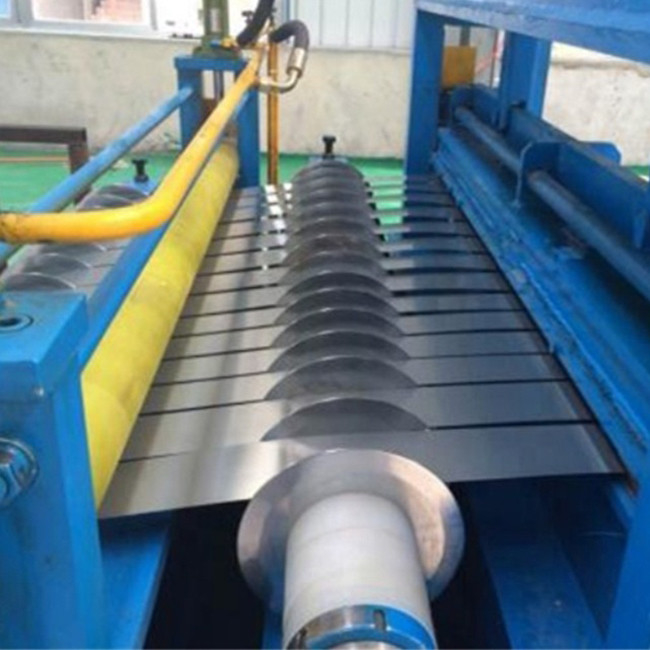

Les machines à découper, également appelées couture verticale, sont utilisées pour coudre des bobines d'acier laminées à froid, des bobines d'acier laminées à chaud, des bobines d'acier galvanisé, des bobines d'acier au silicium organique, des bobines d'acier inoxydable,en aluminium, etc., en fonction des besoins de production des utilisateurs et des besoins de coupe.
Les spécifications
Je ne veux pas. | Nom de l'article | Définition |
1 Spécification principale | 1 Matière première | Galvanisé, aluminium, acier coloré, maniabilité 235MPa - 485MPa |
2 Épaisseur de la matière première | 0.2 mm - 3,0 mm | |
3 Largeur de la matière première | 600 mm - 1600 mm | |
4 Diamètre intérieur du ruban | φ480 mm -φ530 mm | |
5 Diamètre extérieur du ruban | φUnité de mesure | |
6 Poids de la bobine | 5 tonnes - 10 tonnes | |
7 /Slitting n°. | Maximum 30 pièces | |
8 La plus grande vitesse de coupure | 8 m/min - 30 m/min | |
9 Largeur minimale de la ligne de coupe | 35 mm | |
10Précision de la largeur de coupe | ± 0,01 à ± 0,05 mm | |
11Voltage de fonctionnement nominal | 380 V, 3 phases, 60 Hz | |
12. Poids total | 14000 KG | |
12. espace de travail | 20000 mm*6000 mm | |
2 Spécification de la machine de décoiler | 1 Diamètre extérieur du ruban | Je suis désolé.φUnité de mesure |
2 Largeur du ruban | 600 mm - 1600 mm | |
3 Diamètre intérieur du ruban | φ480 mm -φ530 mm | |
4 Poids de la bobine | 5 /7/10 tonnes | |
5 Vitesse maximale de fonctionnement | 8 m/min - 30 m/min | |
6 Portée étroite du ruban | φ480 mm -φ530 mm | |
7 Diamètre de l'arbre | φ180 mm | |
3Spécification de la machine de décoiler | 8 Longueur effective du rouleau | Unité de mesure |
9 Puissance du moteur | 5 kW | |
10. Diamètre du véhicule de chargement | φ 700 mm - φ 1500 mm | |
11 Poids du véhicule de chargement | 5 /7/ 10 tonnes | |
12 Vitesse de la voiture | Environ 4 m/min | |
4 Spécification de la machine à découper | 1 Largeur de coupe | Je suis désolé.φUnité de mesure |
2 Épaisseur de coupe | 0.2 mm - 2,0 mm | |
3 Diamètre de l'arbre de coupe | φ180 mm | |
4 Matériau de l'arbre de coupe | Cr 40 | |
5.Taille du coupeur | Pour les pièces détachées: | |
6 Matériau de coupe | Cr12MoV | |
7 Taille de l'écartateur de coupe | 180 mm*240 mm*15 mm | |
8 Moteur d'entraînement | 15 kw | |
9 Coupe n°. | 2 à 30 pièces | |
10 Coupeur n°. | Maximum 32 pièces | |
5 Machine de préparation | 1 Diamètre de l'arbre | φde hauteur de 130 mm |
2 Chaîne n°. | Deux rangées en haut, trois rangées en bas. | |
3 Épaisseur moyenne de la plaque | 40 mm | |
4 Diamètre de l'applicateur de paille | φ 130 mm | |
5 Largeur du film | Unité de mesure | |
6 Tableau de tension | 1 Puits de séparation | 3 pièces, 1 puits sous pression |
2 Bouteilles d'air | 3 pièces | |
7 Spécification du recoiler | 1 Diamètre extérieur du ruban | Je suis désolé.φUnité de mesure |
2 Largeur du ruban | 600 mm - 1600 mm | |
3 Diamètre intérieur du ruban | φ480 mm -φ530 mm | |
4 Poids de la bobine | 5 à 10 tonnes | |
5 Vitesse maximale de fonctionnement | 8 m/min - 30 m/min | |
6 Portée étroite du ruban | φ485 mm -φ530 mm | |
7 Diamètre de l'arbre | φ180 mm | |
8 Longueur effective du rouleau | 1750 mm | |
9 Puissance du moteur | 30 kw | |
8 Spécification du recoiler | 10 Diamètre du chargement | φ 1000 mm - φ 1750 mm |
11 Poids du véhicule de chargement | Maximum 10 tonnes | |
12 Vitesse de la voiture | Environ 4 m/min | |
9 Système de commande électrique | Le système de contrôle informatique est un PLC Siemens. | |
10 Machine de collecte des bords | 1 Moteur de conduite | 3 kw |
2 Rassembler la largeur du matériel | Maximum de 20 mm | |
3 Largeur de bord double | 400 mm |
Application du projet

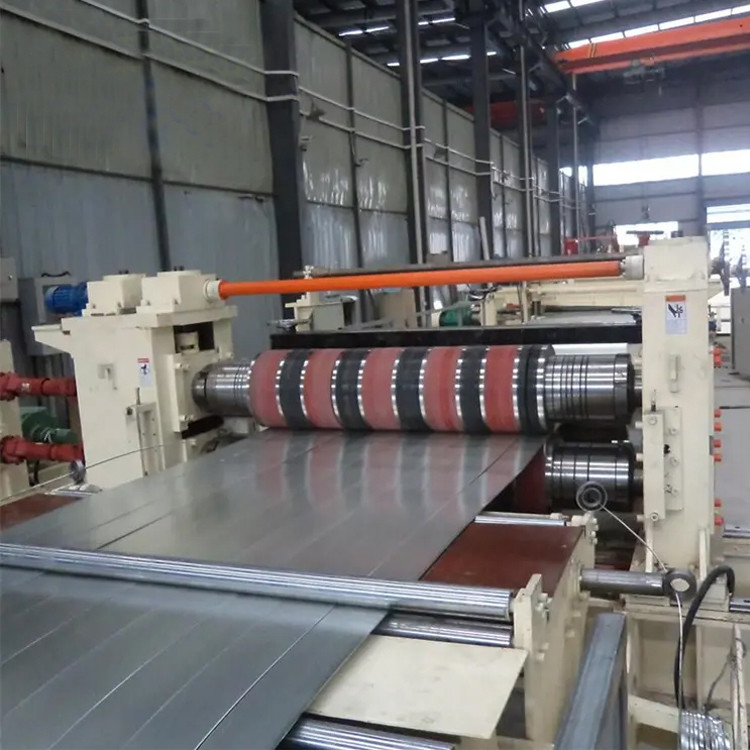

Il est utilisé pour couper les grandes bobines en bobines de largeur différente, l'épaisseur peut être de 0,3-3 mm GI PPGI, la vitesse de travail peut atteindre 40 mètres par minute.
Largeur maximale des bobines en acier peut utiliser 1250mm
Avantages
Cangzhou célèbre machines de formage à froid est un fabricant professionnel et exportateur qui sont concernés par la conception, le développement et la production de machines de formage à froid.
Tous les produits sont conformes aux normes internationales de qualité et sont très appréciés dans une variété de marchés différents à travers le monde, tels que l'Asie, l'Afrique, l'Europe,Amérique du Sud, et l'Australie et ainsi de suite.
