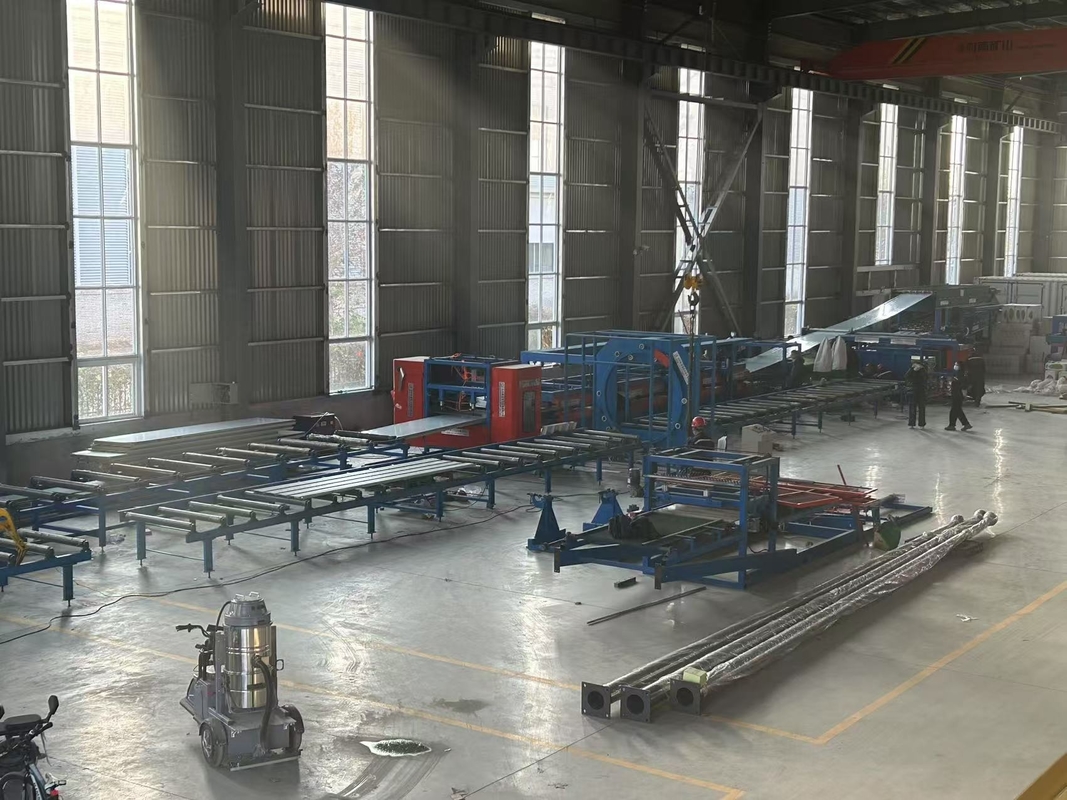

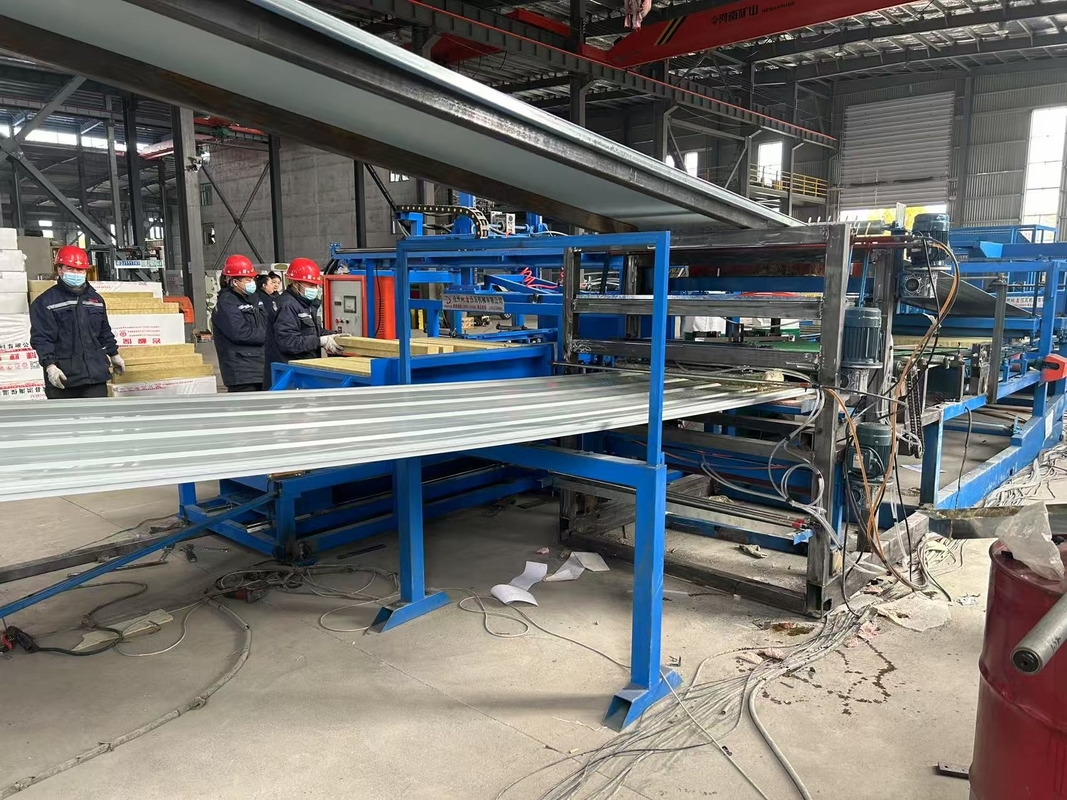

Ligne de production de panneaux de toiture en rouleaux de sandwich en laine de roche à l'épreuve du feu Isolation acoustique haute vitesse EPS

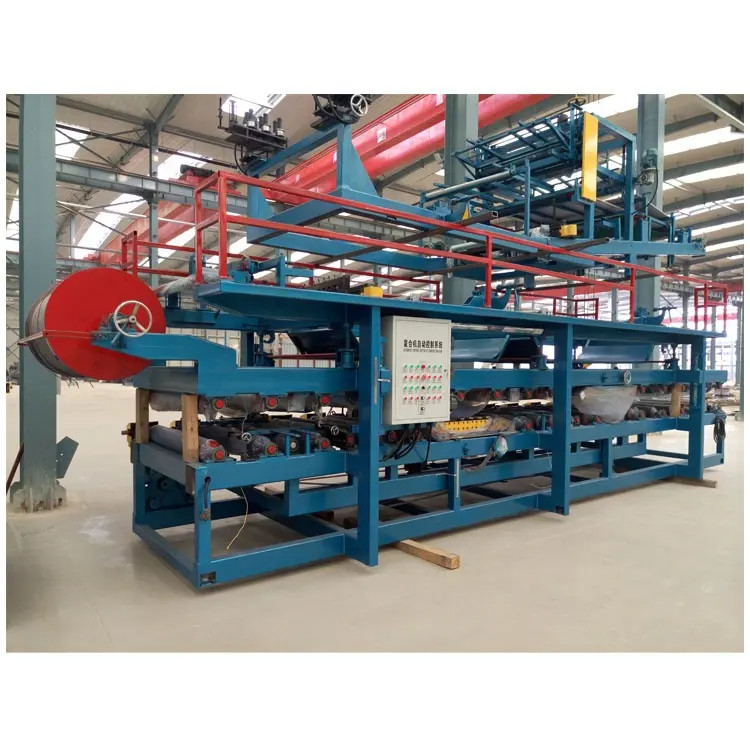

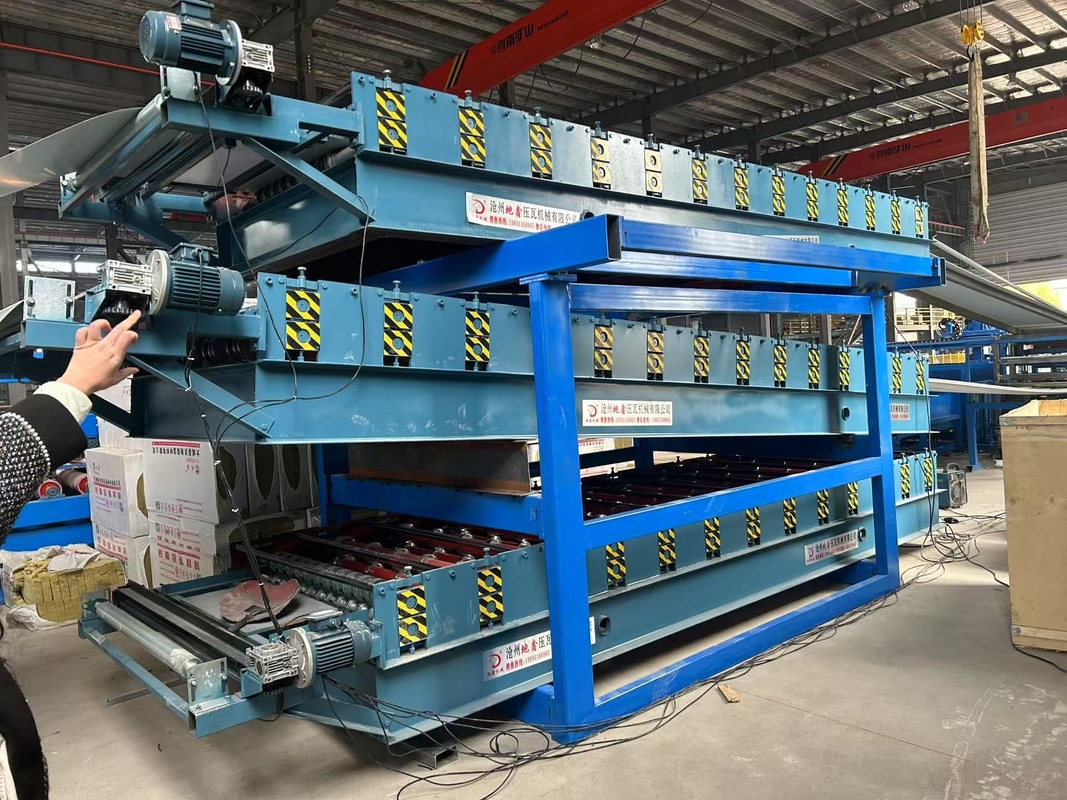

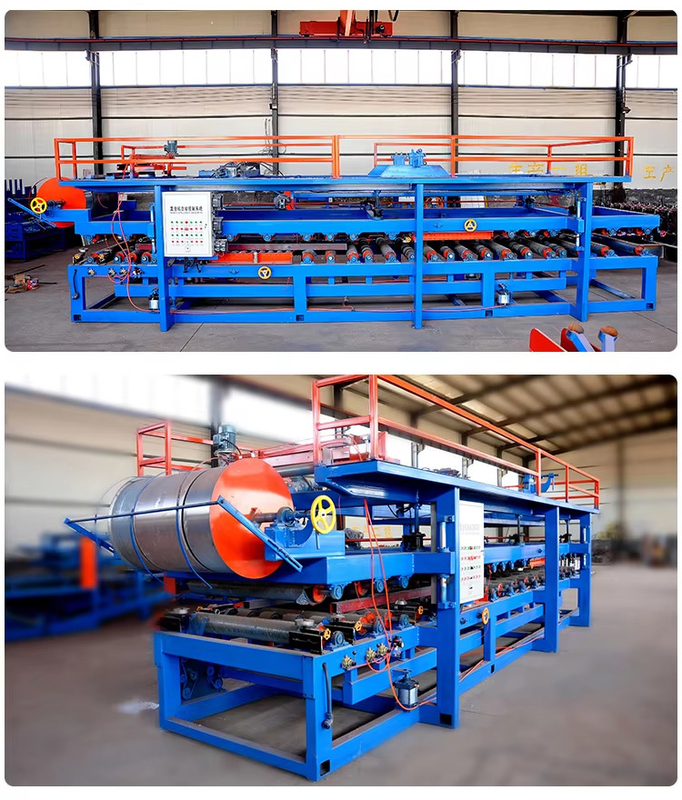

Machine à former des rouleaux de panneaux de sandwich isolés par EPS

La surface supérieure et inférieure de ce panneau est en tôles d'acier galvanisées et prépeintes, le matériau de base est le polystyrène,il est formaté par stratification et pressage à l'aide de colle PU à 2 composantsLe panneau sandwich est doté d'une température de maintien, d'une isolation thermique et acoustique, d'une résistance à l'eau et au feu.bâtiment public, etc..

Profil

Spécification

Introduction à la structure

1 Décoiler manuel

Il est utilisé pour soutenir la bobine d'acier et réaliser le décodage au moyen d'un mouvement rotatif.et il est capable pour la plupart des cas.

2 Nourrissage

En recevant la matière première (la tôle d'acier), il garantit que les produits sont propres, parallèles et que tout est uniforme.Veuillez vous référer au règlement de l'équipement pour connaître la fonction du fer à angle de localisation.

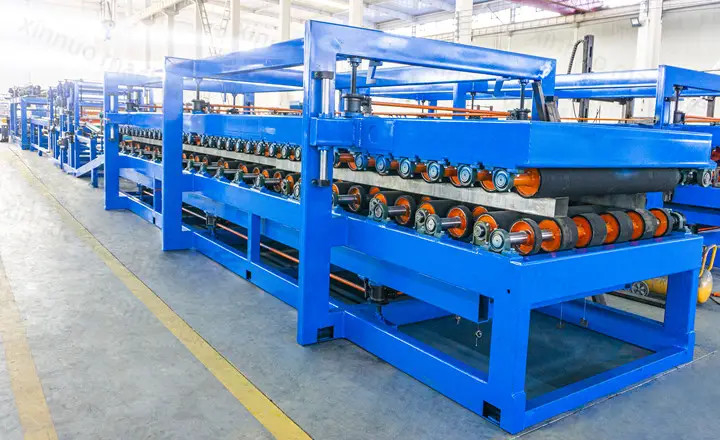

3 Matériau de la machine

Afin d'obtenir un produit de haute qualité, notre machine adopte la structure de cadre en acier soudé, le moteur de conversion de fréquence AC, le réducteur de vitesse, la transmission en chaîne, le polissage des surfaces de rouleaux, le placage dur,traitement thermique et revêtement au chrome.

Épaisseur du rouleau recouvert de chrome: 0,05 mm

Matériau pour rouleaux: acier de forgeage 45# traité thermiquement, revêtu

4 Mécanisme de tonte

Il adopte une station hydraulique et un système de coupe automatique en longueur pour réaliser la coupe stable d'une certaine longueur de produits.Les rails de guidage latéraux assurent l'équilibre de coupe lors de la chute de cuter, ce mécanisme est adopté pour maintenir la déformation et d'autres défauts de bord. Matériau des lames de coupe: GCr12, traité par traitement thermique

5 Système hydraulique

Après avoir rempli l'huile hydraulique dans le réservoir d'huile hydraulique, la pompe pourrait entraîner le cylindre hydraulique pour réaliser la fonction de coupe.

Le système comprend un ensemble de réservoirs hydrauliques, un ensemble de pompes à engrenages, deux tuyaux hydrauliques et deux ensembles de soupapes solénoïdes.

6 Armoire de commande électrique

La longueur de la pièce est réglable en fonction du réglage sur le PLC. Deux modes de commande optionnels: automatique et manuel.En mode automatiquePour que la machine ait une longue durée de vie et une maintenance facile, nous adoptons uniquement des composants électriques de renommée mondiale.Et par notre programme spécialement conçu, l'interface homme-ordinateur est très facile à adopter par tous les niveaux d'opérateurs.

7 Codeur

Nous comprenons que l'encodeur est une partie très importante du système de coupe sur longueur, donc nous adoptons uniquement la meilleure qualité d'OMRON Japen.Et nous offrons suffisamment de couplages pour que la machine ne s'arrête jamais à cause du problème du codeur..

Garantie

1- Garantie contre les dysfonctionnements dus à des défauts de fabrication pendant 1 an à compter de la date d'achat, à l'exception des pièces électriques

2Les réparations ne seront pas effectuées même pendant la période de garantie dans les circonstances suivantes:

- Les dommages sont dus à une catastrophe naturelle

- Un dysfonctionnement est dû à une erreur de l'utilisateur

- Le dysfonctionnement est dû à des modifications

- un dysfonctionnement résultant d'un déplacement ou d'un transport ultérieur après l'installation

Conditions de paiement

40% à l'avance comme acompte

60% sont payés avant le traitement de l'envoi

Livraison

FOB: port de Tianjin Xingang

Délai de livraison: 45 jours ouvrables après réception de l'acompte.
