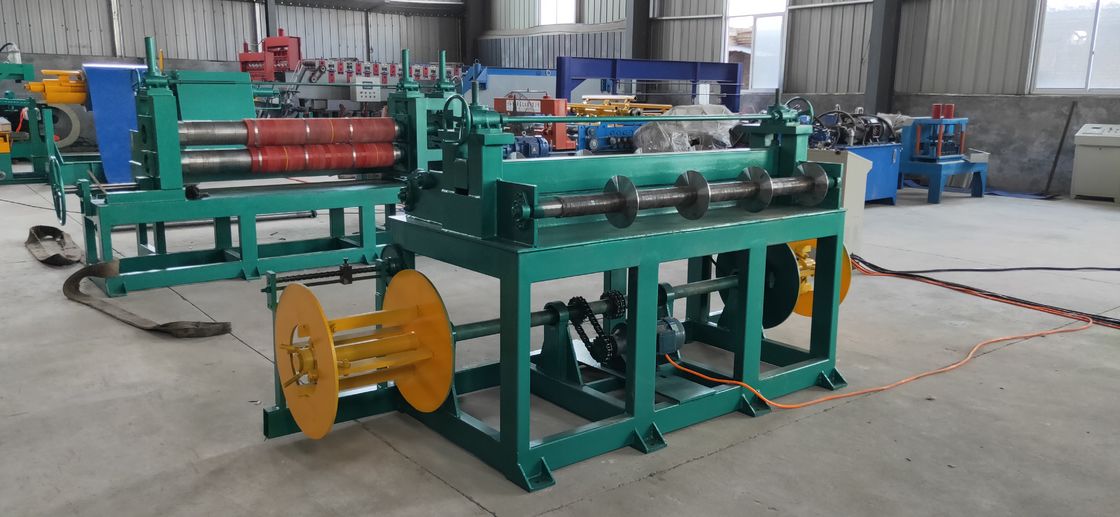

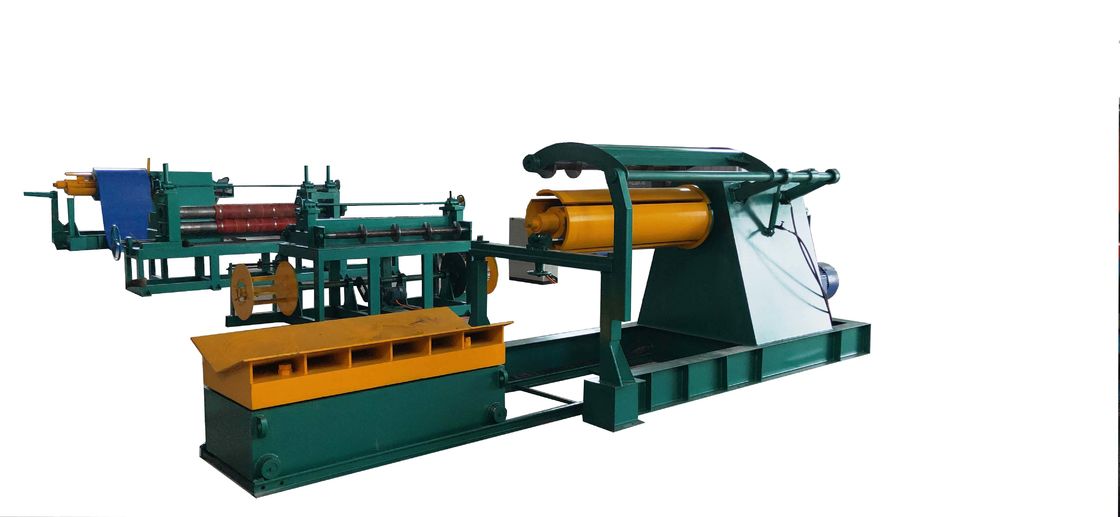

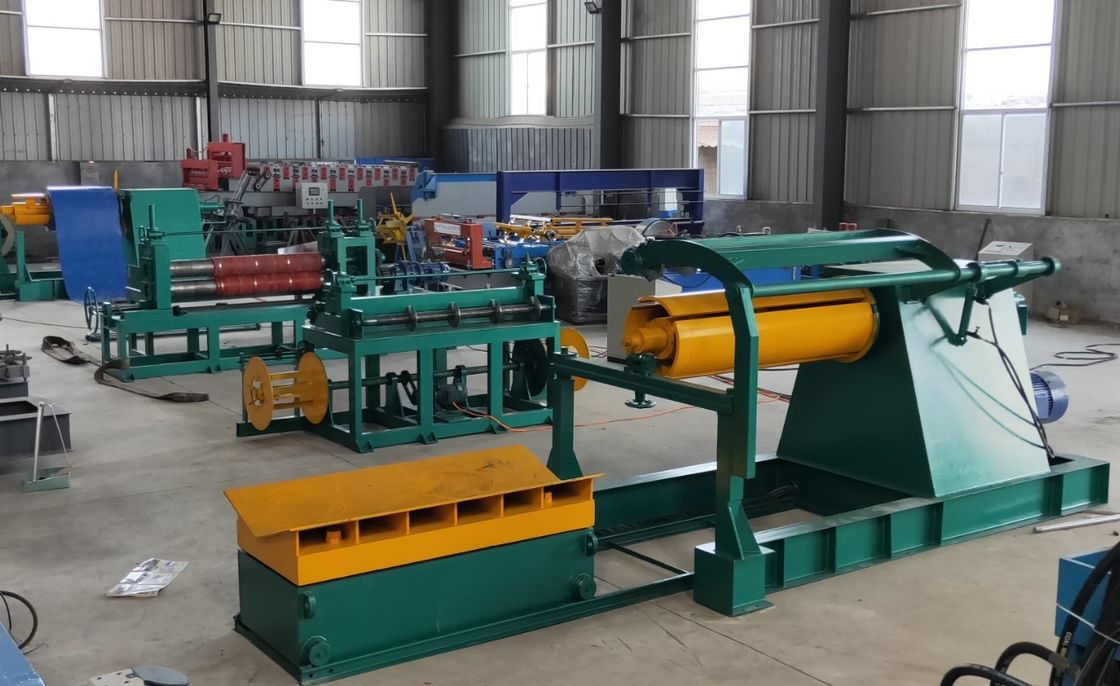

Ligne de découpe simple à grande vitesse avec décoilleur hydraulique et recoilleur
The mini slitter line can become an ideal support if the product includes a great variety of coils with reduced widths in which it is certainly not economical to use a large line for cutting coils under 300 mm and especially when very reduced spaces are necessary because of the product type.
En outre, la mini-ligne permet d'atteindre des vitesses considérables, jusqu'à 500 m/min. Autres spécifications: largeur de bobine de 300 mm à 600 mm, poids de bobine de 3 à 8 tonnes,épaisseur du matériau à partir de 0.2 à 3.2 mm et décoiling automatique par traction ou boucle.
Recommandé pour la production de bobines étroites, mais surtout une ligne rapide pour les petits espaces et particulièrement adapté pour le laiton, le cuivre, l'aluminium, le papier d'étain et l'acier de stratification, mais aussi pour le laminage à froid,matières galvanisées et prépeintes et acier inoxydable.
Principales spécifications techniques
| Je ne veux pas. |
Nom de l'article |
Définition |
| 1 Spécification principale |
1 Matière première |
Galvanisé, aluminium, acier coloré, maniabilité 235MPa - 485MPa |
| 2 Épaisseur de la matière première |
0.3 mm - 3,0 mm |
| 3 Largeur de la matière première |
600 mm - 1600 mm |
| 4 Diamètre intérieur du ruban |
φ480 mm -φ530 mm |
| 5 Diamètre extérieur du ruban |
φUnité de mesure |
| 6 Poids de la bobine |
5 tonnes - 10 tonnes |
| 7 /Slitting n°. |
Maximum 30 pièces |
| 8 La plus grande vitesse de coupure |
8 m/min - 30 m/min |
| 9 Largeur minimale de la ligne de coupe |
35 mm |
| 10Précision de la largeur de coupe |
± 0,01 à ± 0,05 mm |
| 11Voltage de fonctionnement nominal |
240 V, 3 phases, 60 Hz |
| 12. Poids total |
13000 KG |
| 12. espace de travail |
20000 mm*6000 mm |

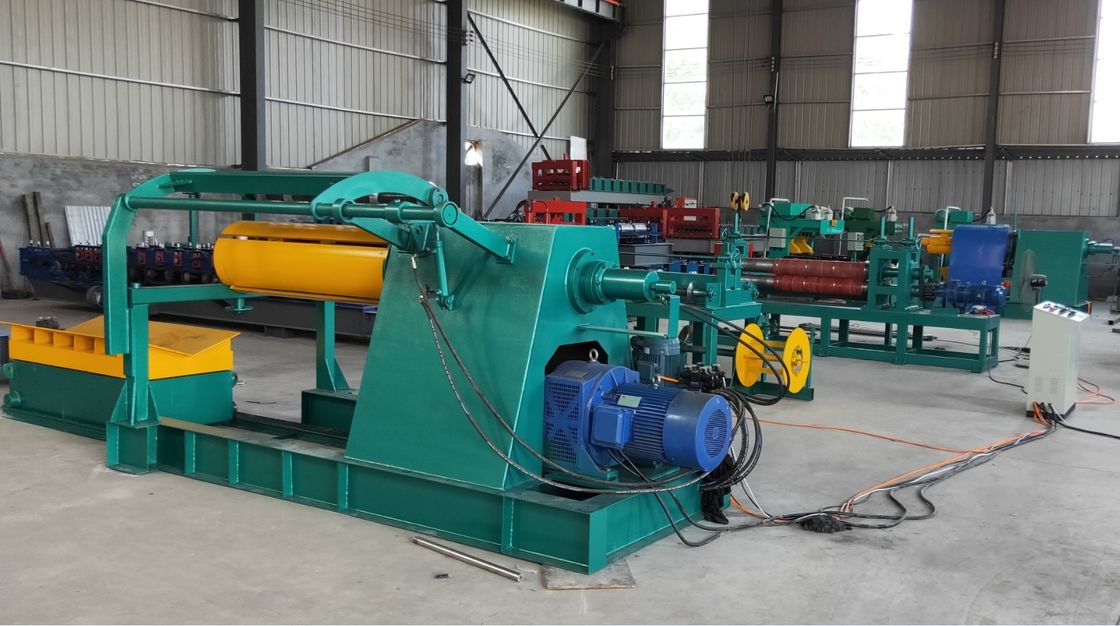

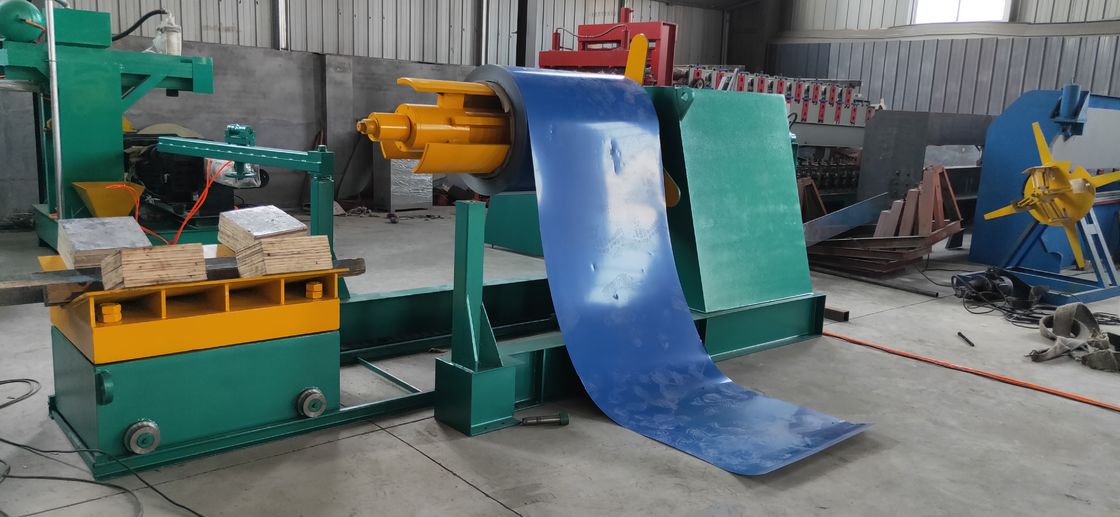

| 2 Spécification de la machine de décoiler |
1 Diamètre extérieur du ruban |
Je suis désolé.φUnité de mesure |
| 2 Largeur du ruban |
600 mm - 1600 mm |
| 3 Diamètre intérieur du ruban |
φ480 mm -φ530 mm |
| 4 Poids de la bobine |
5 tonnes - 10 tonnes |
| 5 Vitesse maximale de fonctionnement |
8 m/min - 30 m/min |
| 6 Portée étroite du ruban |
φ480 mm -φ530 mm |
| 7 Diamètre de l'arbre |
φ180 mm |
| 3Spécification de la machine de décoiler |
8 Longueur effective du rouleau |
Unité de mesure |
| 9 Puissance du moteur |
5.5 kW |
| 10. Diamètre du véhicule de chargement |
φ 700 mm - φ 1500 mm |
| 11 Poids du véhicule de chargement |
5 tonnes - 10 tonnes |
| 12 Vitesse de la voiture |
Environ 4 m/min |
| 4 Spécification de la machine à découper |
1 Largeur de coupe |
Je suis désolé.φUnité de mesure |
| 2 Épaisseur de coupe |
0.3 mm - 2,0 mm |
| 3 Diamètre de l'arbre de coupe |
φ180 mm |
| 4 Matériau de l'arbre de coupe |
Cr 40 |
| 5.Taille du coupeur |
Pour les pièces détachées: |
| 6 Matériau de coupe |
Cr12MoV |
| 7 Taille de l'écartateur de coupe |
180 mm*240 mm*15 mm |
| 8 Moteur d'entraînement |
15 kw |
| 9 Coupe n°. |
2 à 30 pièces |
| 10 Coupeur n°. |
Maximum 32 pièces |
| 5 Machine de préparation |
1 Diamètre de l'arbre |
φde hauteur de 130 mm |
| 2 Chaîne n°. |
Deux rangées en haut, trois rangées en bas. |
| 3 Épaisseur moyenne de la plaque |
40 mm |
| 4 Diamètre de l'applicateur de paille |
φ 130 mm |
| 5 Largeur du film |
Unité de mesure |
| 6 Tableau de tension |
1 Puits de séparation |
3 pièces, 1 puits sous pression |
| 2 Bouteilles d'air |
3 pièces |
| 7 Spécification du recoiler |
1 Diamètre extérieur du ruban |
Je suis désolé.φUnité de mesure |
| 2 Largeur du ruban |
600 mm - 1600 mm |
| 3 Diamètre intérieur du ruban |
φ480 mm -φ530 mm |
| 4 Poids de la bobine |
5 à 10 tonnes |
| 5 Vitesse maximale de fonctionnement |
8 m/min - 30 m/min |
| 6 Portée étroite du ruban |
φ485 mm -φ530 mm |
| 7 Diamètre de l'arbre |
φ180 mm |
| 8 Longueur effective du rouleau |
1750 mm |
| 9 Puissance du moteur |
30 kw |
| 8 Spécification du recoiler |
10 Diamètre du chargement |
φ 1000 mm - φ 1750 mm |
| 11 Poids du véhicule de chargement |
Maximum 10 tonnes |
| 12 Vitesse de la voiture |
Environ 4 m/min |
| 9 Système de commande électrique |
Le système de contrôle informatique est un PLC Siemens. |
| 10 Machine de collecte des bords |
1 Moteur de conduite |
3 kw |
| 2 Rassembler la largeur du matériel |
Maximum de 20 mm |
| 3 Largeur de bord double |
400 mm |
Garantie
1- Garantie contre les dysfonctionnements dus à des défauts de fabrication pendant 1 an à compter de la date d'achat, à l'exception des pièces électriques
2Les réparations ne seront pas effectuées même pendant la période de garantie dans les circonstances suivantes:
- Les dommages sont dus à une catastrophe naturelle
- Un dysfonctionnement est dû à une erreur de l'utilisateur
- Le dysfonctionnement est dû à des modifications
- un dysfonctionnement résultant d'un déplacement ou d'un transport ultérieur après l'installation
Conditions de paiement
40% à l'avance comme acompte
60% sont payés avant le traitement de l'envoi
Livraison
FOB: port de Tianjin Xingang
Délai de livraison: 60 jours ouvrables après réception de l'acompte.
