Détails sur le produit:
Conditions de paiement et expédition:
|
tension: | 380V 50Hz 3phases ou selon les besoins des clients | Matériel de rouleau: | Acier de la haute catégorie #45 avec dur passé au bichromate de potasse |
---|---|---|---|
Nom du produit: | 2 vagues 3 ondule le petit pain de rambarde de route de 3mm formant la bobine laminée à froid par ma | matières premières: | Bobine laminée à froid, bobine laminée à chaud, bobine galvanisée |
Matériel de lame de coupe: | Cr12Mov avec éteignent HRC58-62° | Epaisseur: | 2.5-3mm |
Surligner: | rambarde de route faisant la machine,Roll Rail Garde formant la machine |
2 vagues 3 ondule le petit pain de rambarde de route de 3mm formant la bobine laminée à froid par machine
le genre 1.This de machine adopte la nouvelle station pour augmenter la fermeté ; la machine adopte la transmission de boîte de vitesse pour assurer travailler plus stable ; produits utilisés dans un grand choix de rambarde, rambarde de route, barrière et d'autres exploitations d'élevage.
paramètres 2.Equipment détaillés :
Non
|
||
|
Matériel approprié | Bobine laminée à froid, bobine laminée à chaud, bobine galvanisée |
2
|
Largeur de la matière première | 480mm |
3 | Rangées des rouleaux | 15 rangées |
4 |
Puissance totale
|
Moteur principal 22kwx2 Puissance hydraulique 4kw de station |
5 | Épaisseur de matière première | 2.5-3mm |
6 | Vitesse | 10-12m/min |
7 | Diamètre d'axe | ¢116mm |
8
|
Tension | 380V 50Hz 3phases |
9 | Grand cadre | acier 400H |
10 | Plat moyen | 18mm |
4. Composants et spécification technique
A. De-pot tournant hydraulique avec 2 têtes
Identification de bobine : φ 350 | 580mm ;
Largeur de la bobine : 150 millimètres - 580mm ;
Puissance hydraulique de station : 4KW ;
Charge maximum : 5 T ;
Quantité : 1PC ;
B. Leveling - alimentant et comptant
Il a employé pour rendre le matériel plat avant l'introduction dans le petit pain formant la machine.
Rouleau d'entrée et de guide : 9 rouleaux (vers le haut de 4, en bas de 5) ;
Matériel Cr12, traitement thermique, chrome extérieur plaqué ;
Puissance de moteur : 15KW ;
Vue : Acier de 400 H ;

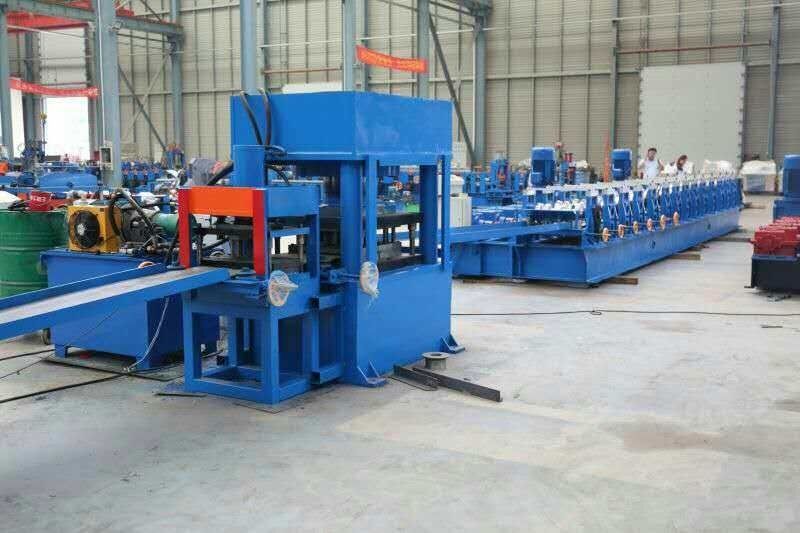

C. Pre poinçonnant et coupant le dispositif
dispositif de poinçon 400T et de coupure hydraulique ;
Matériel de coupeur : Cr12 ;
Pompe hydraulique de piston ;
Puissance hydraulique de station : 22KW, autour de la pression 250T ;
18 trous poinçonnant et coupant ensemble ;
1 trou de poinçon moyen ;

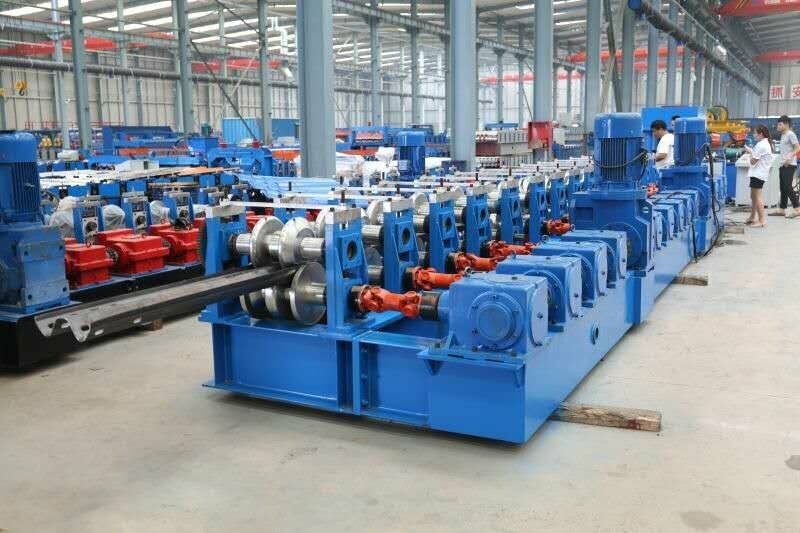

D. Main Roll formant la machine
Vue : Acier de 400 H avec la plate-forme de alimentation soudée ;
Stations de rouleau : 15 stations ;
Matériel de rouleau : Cr12, traitement thermique avec du chrome enduit ;
Diamètre d'axe principal : ø116mm ;
Matériel d'axe principal : #45 acier, traitement thermique ;
230 type entraînement de réducteur de transmission ;
Puissance principale de machine : 22KW*2 ;
Puissance de commutateur de fréquence : 50KW ;
Vitesse : 10-12m/min ;
E. Armoire de commande d'ordinateur
Commandez la longueur de coupe &punching de length& de quantité automatiquement ;
La machine sera arrêtée tandis qu'elle poinçonne et coupe ;
Mesure de longueur et compte automatiques de quantité (précision 3m+/- 2mm) ;
Tension : 380V, 3 phase 50Hz (ou selon la demande de l'acheteur) ;
Taille de tableau de commande de PLC : 600mm (L) x1000mm (H) x500mm (W) ;
Marque de PLC : DELTA de Taïwan ;
Marque de convertisseur de fréquence : Sanjing de Chine ;
Marque d'écran tactile : Weinview de Taïwan ;
Encodeur : Représentant de Chine.
F. Output Table
Fonction : Soutenez et produisez le produit ;
Structure : support et petit pain de soutien ;
Taille : L 3m x W 0.5m ;
Quantité : 2PCS.
